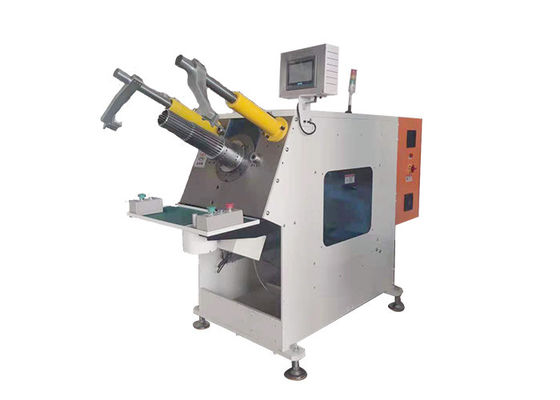

냉각팬 모터 코일 인서팅 머신 빠른 세공 변화 와인딩 삽입
코일 인서팅 머신 SMT-QX16은 업그레이된 단순한 구조물로, 빠른 세공을 특징으로 합니다.
(1) 코일 인서팅 머신의 기술적인 매개 변수
냉각팬 모터 코일 인서팅 머신 빠른 세공 변화 와인딩 삽입 | |
모델 |
SMT-QX16 |
고정자 I.D |
Φ20~Φ100mm |
고정자 O.D |
≤Φ160mm |
스택 높이 |
≤120mm |
교통을 도구화하기 |
≤70mm |
적합한 와이어 |
Cu / AL |
슬롯 번호 범위 |
24~48 슬롯 |
전원 공급기 |
380V/50/60Hz 6.5Kw |
중량 |
1150Kg |
차원 |
(L)2380×(W)1280×(H)1700mm |
(2) 코일 인서팅 머신의 주요 특징
A. 쐐기와 코일은 모두 자동적으로 고정자에 삽입됩니다 ;
비. 코일을 추진하기 위해 서보 모터를 채택하기 ; 코일 프리-푸시의 기능으로 ;
C. 논문을 쐐기 저장소로 절단하는 것 서보 모터에 의해 가동됩니다 ; 속도는 조정할 수 있습니다 ;
D. 공급지 슬롯 바이 슬롯, 차 슬롯 또는 도약 슬롯에 대한 서보 모터를 채택하기 ; 쐐기 용지 길이는 조정할 수 있습니다 ;
E. 세공과 쐐기 절단 장치부는 모듈이도록 설계되고 한번 함께 바뀔 수 있습니다 ;
F. PLC 제어기는 결함 진단의 기능으로, 고장 위치를 발견할 수 있습니다 ;
G. 선공급 종이 기기로 설비했고, 용지 길이의 일관성을 만납니다 ;
H. 푸싱 코일의 속도는 다른 배선 칫수에 따라 조정할 수 있습니다 ;
입위에서 I. 운영자 작업 ;
J. 양손에 의해 기계를 가동시키기 위해 단추를 누르기 ;
K. 변경 시간 : ≤10mins ;
(3) 코일 인서팅 머신 (표준)의 주요 할당
PLC 제어기 : INOVANCE (중국) ;
서보 모터 시스템 : INOVANCE (중국) ;
센서 소자 : 옴론(일본), autonics(한국) ;
다른 전기 요소 : 완승(프랑스), idec(일본), 델리스이 (중국) ;
볼 스크류 : HIWIN(대만)
지탱하는 것 : NSK(일본), SKF(스웨덴) ;
공기의 요소 : AirTAC(Taiwan) ;
공기 공급원 압력 : 0.5~1MPa ;
전원 : 3 Kw ;(실제 설정에 따라서)
전원 : 3개 단계 380V/50Hz ;
중량 : 1000Kg ;
레프를 위한 차원. (밀리미터) : (L)1800×(W)1000×(H)1600 ;
(4) 서비스
우리는 계속 발달하는 것고 권상기, 코일 인서팅 머신, 기타 등등과 같은 다른 유도 전동기 생산을 위한 생산 기계를 집중시킵니다.
고객이 특별한 요청을 가지고 있는 것을 제외하고 디자인과 생산은 표준입니다. 예를 들면, 모양 도안, 할당과 컬러, 기타 등등은 전문화할 수 있습니다. 게다가, 우리는 필요할 때 소비자 사이트에서 기계의 배치를 배열하기 위해 도울 수 있습니다.
우리의 엔지니어들은 고객들에게 전문적 기술 지원을 제공할 것입니다. 일년 보증 기간 안에, 약간의 지원과 부분적은 대체되 무료로일 것이라는 것 일 필요가 있습니다.
해외 사후 서비스는 또한 이용 가능합니다. 만약 고객이 우리의 도움을 필요하면, 우리의 판매 후 엔지니어들이 최단 시간 이내에 고객의 사이트에 있을 것입니다.
우리는 화려한 경력을 만들기 위해 고객들의 다른 필요를 충족시키기 위해, 진전과 동시에 개발, 기술과 세계의 방향을 향하여 지혜와 인류의 안전하고 전문적이고 효율적 서비스 개념에 있습니다.
(5) 생산 라인 제안
좋은 서비스, 프로팀과 믿을 만한 품질로, SMT는 고객에게 다양한 모터스 생산을 위한 장비의 다른 종류를 제공합니다. 그것은 권취 프로세스부터 최종적 형성 과정까지 한 셋트 기계 또는 전체 생산 라인일 수 있습니다. 그래서 특히 전체 생산 라인을 원하는 고객을 위해, 노하우, 사원 교육, 심지어 완전한 턴-키이 프로젝트를 제조한 자동차 비용 평가를 포함하여 우리는 기술적 컨설팅 서비스와 턴-키이 투사 서비스를 제조하는 것 제공할 수 있습니다.
(6) 세부 사항은 나타납니다
