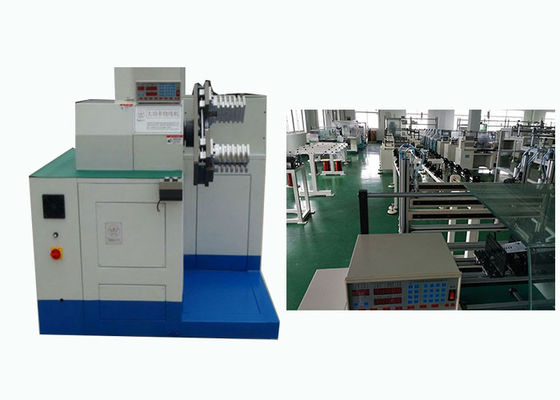

OEM / ODM Automatic Coil Winding Machine Around 1000pcs/8 hours

OEM/ODM 1000pcs/8 시간의 주위에 자동적인 코일 감기 기계

  • 하이 라이트

    전동기 코일 권취기

    ,

    천정 선풍기 권상기

    ,

    ODM 자동 코일 권취기

  • 이름
    중국 생성기 제조를 위한 자동 코일 권취기
  • 디몰딩
    반자동
  • 이송 번호
    2-6pcs
  • 전원 공급기
    220V/50/60Hz 2.2Kw
  • 권선 헤드
    2 PC
  • 와이어 직경
    0.4-1.2mm
  • 세공의 유효 길이
    ≤411mm
  • 웨기트
    979 킬로그램
  • OEM
  • 원래 장소
    중국
  • 브랜드 이름
    SMT
  • 인증
    ISO9001 / SGS
  • 모델 번호
    SMT-R650
  • 최소 주문 수량
    1 세트
  • 가격
    Negotiable
  • 포장 세부 사항
    합판 상자 또는 당신은 저희에게 말할 수 있습니다.
  • 배달 시간
    29 - 38 일
  • 지불 조건
    T/T, L/C
  • 공급 능력
    2pcs/58 - 69 일

OEM/ODM 1000pcs/8 시간의 주위에 자동적인 코일 감기 기계

시간 1000년 pcs/8의 주위에 있는 OEM / ODM 자동 코일 권취기





맨머신상호관계를 달성하기 위해, 정확히 산정되었던 고정자 캠 조합의 꾸불꾸불한 매개 변수를 변경하고 저장한 어답트 미츠비시 프로그램 제어기와 GOT은 정확한 권취 프로세스를 보장합니다. 후킹 와이어를 보호하기 위한 사용하는 보호 슬리브의 고정 고정구와 구조는 정확하게 그리고 안전하게 빨리 매달리는 와이어를 보장합니다. 안정적이고 정확한 인덱싱을 보장하기 위해 스테핑 모터를 채택하세요. 수입된 알루미늄 합금 프레임을 채택하세요.



(1) 주요 기술적인 매개 변수



모델 R650
스윙지름 ≤450mm
세공의 유효 길이 ≤400mm
병렬 와이어 수 ≤16pcs
와이어 직경 0.3-1.2mm
와이어 어레잉 폭 400 밀리미터
전원 공급기 220V/50/60Hz 2.2Kw
기계 하중 950kgs
기압 0.4-0.6MPa
기계 차원 (L)1500*(W)1700*(H)1550mm



(2) 이 기계의 연산 단계


이 기계의 생산 효율
시간 1000년 pcs/8 주위에, 그것은 단지 대략의 아이디어이고 전기자 권선홈 번호와 회전 횟수에 의존합니다.
손으로 셔틀에 아마추어를 로딩하고 시작 버튼을 누르시오 그러면 셔틀은 권선 위치에 대한 아마추어와 완성한 후의, 자동 권취, 인덱싱과 와이어 절단을 전달할 것입니다, 셔틀이 권선 위치로부터 끝난 아마추어를 꺼낼 것입니다, 운영자가 끝난 아마추어를 언로딩시킵니다, 한 주기가 완료됩니다.


(3) 기계 주요 기능과 특성


꾸불꾸불한 세공 : 각각 기계는 한 셋트 와인딩 세공과 세가지 수직 권선 형태를 가지고 있습니다.
세공의 전체 집합은 바뀔 수 있고 그것이 약 15 분을 잡습니다.
턴테이블은 두가지 스테이션 구조입니다. 그것은 전송 형태를 회전시키고 색인에 넣기 위해 서보 시스템을 도입합니다.
동시에 나아가는 산싱을 허락하세요.
주 스핀들은 서보 모터에 의해 제어됩니다. 코일 턴수 정확도는 ±1 전환입니다.
일하는 회전 속도는 설정될 수 있습니다 . 기계는 어떤 특징적 진동과 소음도 가지고 있지 않습니다.
에나멜 손상과 와이어 활기가 없습니다. 일단 동선이 밖에 운영되면, 기계는 자동적으로 멈출 것입니다.
가라앉은 속도와 권선 방향을 도구화하면서, PLC는 가라앉은 높이를 도구화하면서, 회전 횟수, 권취 속도에서 설정할 수 있습니다.
와이어 매춘부와 와이어 커터의 X 앤디 축은 서보 시스템을 도입합니다. 그것은 다리 길이 와이어와 도선을 조정할 수 있습니다.
가라앉아서 연장으로 만드는 것 서보 시스템을 도입합니다. 가라앉은 세공의 최대 세그먼트 번호는 6입니다.



(4) OEM / ODM 프로필


숙련된 엔지니어들, 숙련된 전문가들, 완전한 장비, 엄격한 제조 공정 제어와 폭넓은 범위 서비스 네트워크를 최대한 활용할 때, 우리는 제조업을 고객들에게 전동기의 최적 솔루션을 제공하는데 전념합니다. 중국에서 큰 시장 점유율을 제외하고 지금까지, 우리는 미국, 이탈리아, 오스트레일리아, 인도, 브라질, 멕시코, 터키, 태국, 베트남, 이란, 등과 기계와 같이 세계적 국가에 기계 바깥쪽에 수출하고 높은 명성을 그것을 위한 고객들에게 할당합니다 오래가, 신뢰할 만한 성능, 합리적인 가격과 좋은 사후 서비스.



(5) 생산 라인은 돋보이게 합니다



좋은 서비스, 프로팀과 믿을 만한 품질로, 노하우와 사원 교육과 완전한 턴-키이 프로젝트를 제조한 자동차 비용 평가를 포함하여 SMT는 고객에게 다른 종류의 교류 전동기, 직류 전동기, 기술적 컨설팅 서비스와 턴-키이 투사 서비스를 제조하는 비엘디씨 모터를 제공합니다.



(6) 통증에 대해



아름다운 산업 도시인 스초우에 위치하여 장강 삼각주, 통증에서 상공회의소 심장은 R&D, 제조업과 유도 전동기 기계을 판매에서 분화시킵니다. 스초우 공장에서 생산된 우리의 기계는 주로 세탁기 모터, 에어컨 모터, 펌프 모터, 코일 모터, 3상 모터, 송풍전동기와 압축 모터, 기타 등등과 같은 유도 전동기에 적용됩니다.
