제품 소개코일 삽입 기계

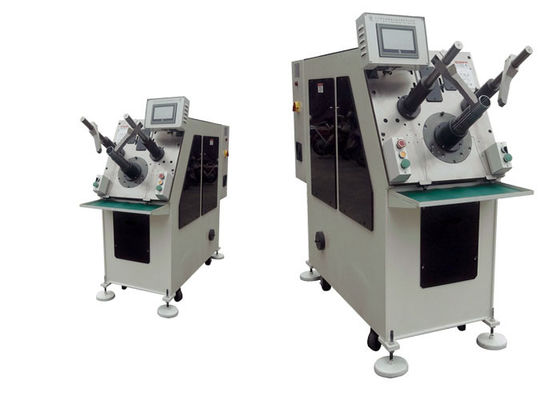

모터 고정자 슬롯 권선 / 코일 삽입기 ( 서보 / 수평 )

모터 고정자 슬롯 권선 / 코일 삽입기 ( 서보 / 수평 )

  • 모터 고정자 슬롯 권선 / 코일 삽입기 ( 서보 / 수평 )
모터 고정자 슬롯 권선 / 코일 삽입기 ( 서보 / 수평 )
제품 상세 정보:
원래 장소: 중국
브랜드 이름: SMT
인증: ISO / SGS Audit
모델 번호: SMT-k90
결제 및 배송 조건:
최소 주문 수량: 1 세트
가격: Negotiable
포장 세부 사항: 비닐 봉투를 가진 합판 상자.
배달 시간: 31-65 일
지불 조건: 티 / T는, 패 / C 조
공급 능력: 1pcs/31-65 일
접촉
상세 제품 설명
이름: 모터 고정자 슬롯 권선 / 코일 삽입기 ( 서보 / 수평 ) Stator I.D.: 20-100mm
고정자 외경: ≤160mm Tooling Travel: 3-10mm
Working Station: One Appropriate Wire: Copper/Alum Wire
Color: White 슬롯 번호 범위: 8~48 슬롯
하이 라이트:

코일 삽입 기계

,

기계를 삽입하는 고정자 감기

모터 고정 장치 슬롯 권선 / 코일 삽입 장치 (서보 / 수평) SMT-K90

이 유형의 고정자 코일 삽입 기계는 한 번에 고정자에 슬롯 중앙에 코일과 쐐기 또는 코일과 쐐기를 삽입 할 수 있습니다. 쐐기 공급은 bt 스테핑 모터로 수행되고, 코일과 쐐기 삽입은 서보 시스템에 의한 다. 인간 - 기계 인터페이스에서 다른 매개 변수를 설정할 수 있습니다. 속도와 급식 모드는 다른 슬롯 충전 속도와 다른 종류의 전선에 따라 획득 할 수 있으며, 우리가 공급하는 모든 기계는 자동 슬롯 웨지 제작을위한 프로그램 옵션을 제공합니다. 다른 크기의 고정자 생산은 툴링을 변경하여 얻을 수 있습니다.

(1) 주요 기술 데이터

모델 SMT-K900 SMT-FDK90
스테이 터 ID Φ20 ~ Φ100mm Φ20 ~ Φ100mm
고정자 OD ≤Φ160mm Φ30 ~ Φ160mm
스택 높이 ≤120mm 10 ~ 110mm
공구 주행 ≤70mmn --------------------------
적절한 전선 구리 또는 알루미늄 와이어 구리 또는 알루미늄 와이어
슬롯 번호 범위 8 ~ 48 슬롯 8 ~ 48 슬롯
전원 공급 장치 380V / 50 / 60Hz 3Kw 380V / 50 / 60Hz 3Kw
무게 약 850Kg 약 650Kg
치수 (L) 1800 × (W) 650 × (H) 1700mm (L) 1800 × (W) 650 × (H) 1700mm

(2) 신청

제품은 주로 새로운 에너지 자동차 모터, 서보 모터, 발전기, 삼상 모터, 펌프 모터, 압축기 모터, 가전 제품 모터 및 기타 유도 모터에 적용됩니다. 세계 선두 주자로서 우리는 고정자 및 회 전자 코어 어셈블리, 슬롯 절연, 자동 권선, 자동 삽입, 자동 융착, 자동 수지 함침 및 다양한 크기 및 고정자의 슬롯 형상에 대한 기타 모터 생산 기술에 확실한 이점이 있습니다.

국제 무역에 중점을 두어 우리는 글로벌 시장에서 귀사의 브랜드를 더욱 경쟁력있게 만드는 핵심 요소 인 제품의 품질과 서비스에 최우선 순위를두고 있습니다. 기계, 부품 또는 OEM 제품을 찾고 계시다면 SMT 모터 장비가 가장 신뢰할 수있는 파트너가 될 것입니다.

우리는 공급 업체, 파트너 및 친구로서 존경하는 회사와 오랜 사업 관계를 맺을 준비가되어 있습니다. 우리는 전 세계에서 여러분을 따뜻하게 환영합니다.


(3) 기계 주요 특성

그것은 다른 디자인 또는 슬롯의 다른 크기에 특정한 특별한 디자인이다; 한 번에 절연지 삽입을 완료 할 수 있습니다. 둘레에 자동 조정, 자동 절단 용지, 자동 헤밍 및 다양한 또는 다른 크기의 슬롯에 삽입 할 때 자동 삽입; 서보 용지 삽입 기계를 사용하여 용지를 공급하고 폭을 정돈하십시오. 대인 관계 인터페이스는 필요한 특정 매개 변수를 설정합니다. 성형 금형은 자동으로 다양한 크기의 슬롯으로 조절 가능합니다. 간단한 조작, 저소음, 빠른 속도 및 높은 자동 특성을 특징으로합니다.
이 장비는 필요한 정보를 설정하고 표시 할 수있는 터치 스크린이라고도하는 프로그래밍 가능한 터미널을 채택하여 작동 및 신뢰성이 용이합니다.

(4) OEM / ODM

혁신 기술 팀은 모든 고객의 고유 한 요구 사항을 충족시키기위한 완벽한 완벽한 기술 솔루션을 제공합니다.
전문화 된 애프터 세일즈 팀 및 엔지니어는 고객의 모든 애프터 세일 문제를 해결하기 위해 우수한 품질, 신속한 애프터 서비스를 제공합니다.
넓게 퍼진 국내 판매 후 서비스 서비스 네트워크 역 및 해외 기관은 강력한 판매 후 서비스를 보증합니다;
다중 통신 방법 및 풀 타임 고객 서비스 직원이 고객의 사후 판매 양심을 24 시간 동안 없애줍니다.

(5) 생산 라인 프로필

좋은 서비스, 전문 팀 및 신뢰할 수있는 품질, SMT 모터 비용 평가, 제조 노하우, 직원 교육, 등등을 포함 한 AC 모터, DC 모터, BLDC 모터 제조 기술 컨설팅 서비스 및 턴키 투영 서비스의 다른 종류 고객을 제공합니다. 완전한 턴키 프로젝트.

기계는 코일과 웨지를 동시에 삽입하고 서보 모터 시스템으로 코일 삽입을 제어하며 가변 주파수 모터로 쐐기를 삽입합니다.
HMI에 의해 제어되며 기계가 고장을 자동으로 진단 할 수 있습니다.
이 기계는 고정 된 두께와 고정 폭 (너비와 두께 치수는 고객이 제공)을 가진 폴리 에스테르 필름 웨지 롤 재료에 적합합니다.
쐐기 급지는 스테핑 모터, 급전 길이, 절삭, 성형, 슬롯 번호 삽입으로 설정할 수 있습니다.
구리선과 알루미늄선 모두 적용 가능합니다.
생산 능력 ≤25s / set (보조 작업을위한 매시간 제외)
구리 와이어에 대한 기본 자격률은 98.5 %, 재 작업 후, ≥99.5 %

(6) 회사 소개

소주 스마트 모터 장비 제조 유한 공사는 설계, 생산 및 중국에서 모터 제조 설비 판매를 전문으로 첨단 기술 기업 중 하나입니다. 이 회사는 현재 약 20,000 평방 미터의 건축 면적과 선진적인 생산 및 시험 장비의 100 세트를 갖춘 약 30 명의 엔지니어 및 기술자를 포함하여 150 명 이상의 직원을 보유하고 있습니다. 현재 가전 용 모터, 산업용 중소형 모터, 펌프 모터, 롤링 도어 모터 및 자동차 모터 등과 같은 AC 모터 용 풀 생산 라인 (코일 권선에서 최종 고정자로 시작)을 설계하고 제조하는 데 적합합니다. 2012 년 SMT는 ISO9001 : 2000 품질 경영 시스템 인증을 통과했습니다.
