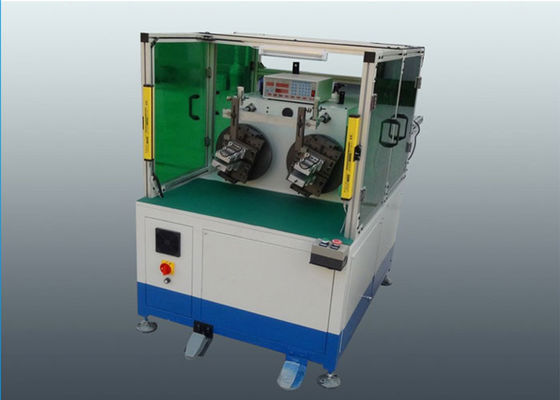

Electric Car Motor Automatic Stator Coil Winding Machine SMT-WR100

전차 모터 자동적인 고정자 코일 감기 기계 SMT-WR100

  • 하이 라이트

    천정 선풍기 코일 권취기

    ,

    천정 선풍기 권상기

    ,

    자동차 모터스 코일 권취기

  • 이름
    전기 자동차 모터 자동 고정자 코일 권취기
  • 플라이어
    200 밀리미터
  • 이송 번호
    2-8pcs
  • 전원 공급기
    220V/50/60Hz 1.5Kw
  • 차원
    (L)1050*(W)1800*(H)1500mm
  • 권선 헤드
    2-6pcs
  • 기압
    0.6-0.7MPa
  • 와이어 직경
    0.15-0.9mm
  • 원래 장소
    중국
  • 브랜드 이름
    SMT
  • 인증
    ISO9001 / SGS
  • 모델 번호
    SMT-WR100
  • 최소 주문 수량
    1 세트
  • 가격
    Negotiable
  • 포장 세부 사항
    합판 상자, 또는 것과 같이 말합니다 저희 포장에 관하여 당신의 필요조건.
  • 배달 시간
    3-9 주
  • 지불 조건
    티 / T는, 패 / C 조
  • 공급 능력
    1pcs/3-8 주

전차 모터 자동적인 고정자 코일 감기 기계 SMT-WR100

전차 모터 자동적인 고정자 코일 감기 기계 SMT-WR100





과정을 삽입하는 코일은 일반적으로 전동기를 위한 고정자의 제조에 있는 시간이 걸리는 성분입니다. 코일이 코일 삽입 과정 도중 잘 보호되다 똑같이 중요합니다. 우리의 고객에게 완벽한 해결책을, Nide 좋은 가설적 구성개념 그것의 기계 제안하기 위하여, 완벽한 결과를 주기 위하여 닦고 대우된 극단적으로 고수준 및 우물에 제조되는 장식새김 조차.



(1) 주요 기계의 정보



모형 WR100
철사 직경 0.15-0.8mm
자전 속도 800r/min
감기 머리 2pcs
그네 직경 250mm
최대. 감기 거리 160mm
공기의 압력 0.4-0.7Mpa
전력 공급 220V/50/60Hz 1.5Kw
MOQ 1pcs
차원 (L) 1050* (W) 1800* (H) 1500mm



(2) 이 기계의 가동 단계


이 기계의 생산 효율성
1000pcs/8 시간의 주위에, 거친 아이디어만이고, 장갑판 슬롯 번호 및 회전 수에 달려 있습니다.
셔틀에 장갑판을, 압박 출발 단추 수동으로 적재하십시오, 셔틀은 감기 위치에 장갑판을 배달하고, 자동적인 감기, 지수연동 및 철사 절단은, 완료 후에, 셔틀 감기 위치에서 완성되는 장갑판, 통신수를 내립니다 완성되는 장갑판을, 1개 주기 완료됩니다 밖으로 가지고 갈 것입니다.

(3) 기계 주 함수 및 특성


감기 장식새김: 각 기계는 1개의 고정되는 감기 장식새김 및 3개의 수직 감기 모양을 비치하고 있습니다.
장식새김의 전부 세트는 바뀔 수 있고, 15min에 관하여 가지고 갑니다.
턴테이블은 2개의 역 구조입니다. 그것은 자동 귀환 제어 장치 송금 신청서를 자전하고 색인을 붙이기 위하여 체계를 채택합니다.
동시에 완화하는 3개의 철사를 허용하십시오.
주요 스핀들은 자동 귀환 제어 장치 모터에 의해 통제됩니다. 코일 회전 수 정확도는 ±1 회전입니다.
작동 회전 속도는 놓일 수 있습니다. 기계에는 명백한 진동 및 소음이 없습니다.
사기질 손상의 해방하고 스냅을 타전하십시오. 일단 구리 철사가 만기가 되면, 기계는 자동적으로 멈출 것입니다.
PLC는 회전 수, 풍속, 장식새김에 의하여 침몰된 고도, 장식새김에 의하여 침몰된 속도 및 풍향을 놓을 수 있습니다.
철사 매춘부와 철사 끊는 기구의 x andY 스핀들은 자동 귀환 제어 장치 체계를 채택합니다. 그것은 교량 철사와 납선의 길이를 조정할 수 있습니다.
침몰된 도구로 만드는 것은 자동 귀환 제어 장치 체계를 채택합니다. 침몰된 장식새김의 최대 세그먼트 수는 6.입니다.



(4) OEM/ODM 단면도


경험있는 엔지니어의 가득 차있는, 숙련되는 전문가는 이용해서, 장비, 엄격한 제조공정 통제를 완전히 하고 넓은 적용 서비스 네트워크, 우리는 전동기 제조에 낙관한 해결책을 우리의 고객에게 제공하기 위하여 바쳐집니다. 지금까지, 중국에 있는 큰 시장 점유율을 제외하고, 우리는 미국 이탈리아, 호주, 인도, 브라질, 멕시코, 터키, 태국, 베트남, 이란, 등과 같은 세계적인 국가에 기계를 밖으로 수출하고, 우리의 기계는 그것 튼튼한, 믿을 수 있는 성과, 알맞은 가격 및 좋은 후에 서비스를 위한 고객 중 중대한 명성을 공유합니다.



(5) 생산 라인 단면도



좋은 서비스로, 직업적인 팀 및 믿을 수 있는 질, Nide는 AC 모터, DC 모터, 기술적인 고문 업무를 제조하는 BLDC 모터 및 턴키 계획 서비스의 종류 여러가지 고객에게, 모터 비용 평가를 포함하여, 제조 노하우, 직원 훈련 제공하고, 턴키 프로젝트를 완료합니다.



제품은 새로운 에너지 자동차 모터, 자동 귀환 제어 장치 모터, 발전기, 삼상 모터, 펌프 모터, 압축기 모터, 가정용 전기 제품 모터 및 다른 유동 전동기에서 주로 적용됩니다. 세계 지도자로, 우리는 고정자의 다른 크기 그리고 구멍 모양을 위한 고정자와 회전자 핵심 집합, 구멍 절연제, 자동 감기, 자동 삽입, 자동 융합, 자동 수지 임신 및 다른 모터 생산 기술에 있는 명백한 이점이 있습니다.
