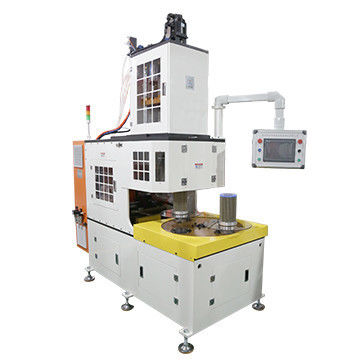

완전 자동 2극 스테이터 와일딩 머신, 최대 스택 높이 ≤150mm, ISO9001:2008 인증
제품 요약
AC 모터 유도 모터용 자동 코일 권선기 본 기계는 주로 2극 고정자를 권선하기 위해 설계되었으며, 사이클당 1개의 고정자를 완성하여 생산 효율성을 크게 향상시킵니다. 자동 로딩 및 몰드 제거 기능을 갖추어 노동 강도를 줄입니다. 권선 공정은 탭핑(최대 5회) 및 클램핑 기능을 지원하며, 플라이 포크 레버 스트로크 및 피벗 각도를 조절할 수 있습니다. 프레임은 전체 알루미늄 합금으로 제작되었으며 양극 산화 처리되었고 수입 아크릴 보호 기능을 갖추고 있습니다. 전기 제어는 PLC, 디스플레이 및 주파수 변환기를 통해 안전하고 안정적인 ...
제품 맞춤 속성
이름:
AC 모터 유도 전동기 용 자동 코일 권선기
와이어 속도:
≤2000r/min
이송 번호:
2개
상태:
새로운
보증:
12개월
권선 헤드:
1개
맥스 스택 높이:
≤150mm
애플리케이션:
고정자 생산
자동등급:
전자동
OEM:
예
강조하다:
2극 고정자 권선기
,최대 적층 높이 고정자 권선기
,ISO9001 인증 코일 권선기
기본 특성
원래 장소:
중국
브랜드 이름:
SMT
인증:
ISO9001/SGS/CE
모델 번호:
SMT-LR150
부동산 거래
최소 주문 수량:
1 세트
가격:
협상 가능
포장 세부 사항:
해상 수송에 적합한 나무 상자.
배달 시간:
1set를 위한 50-60 일
지불 조건:
t/t, l/c
공급 능력:
0 일
제품 설명
AC 모터 유도 모터용 자동 코일 권선기
본 기계는 주로 2극 고정자를 권선하기 위해 설계되었으며, 사이클당 1개의 고정자를 완성하여 생산 효율성을 크게 향상시킵니다. 자동 로딩 및 몰드 제거 기능을 갖추어 노동 강도를 줄입니다. 권선 공정은 탭핑(최대 5회) 및 클램핑 기능을 지원하며, 플라이 포크 레버 스트로크 및 피벗 각도를 조절할 수 있습니다. 프레임은 전체 알루미늄 합금으로 제작되었으며 양극 산화 처리되었고 수입 아크릴 보호 기능을 갖추고 있습니다. 전기 제어는 PLC, 디스플레이 및 주파수 변환기를 통해 안전하고 안정적인 작동을 보장합니다.
기계 주요 기능 및 특징
- 이중 스테이션 자동 수직 권선기 (2스테이션 터릿 구조)
- 회전 및 인덱스 이송을 위한 서보 시스템
- 코일 삽입기로의 효율적인 이송을 위해 코일을 포크 모양의 플라이휠에 정밀하게 권선
- 3개의 수직 권선 폼을 포함한 1세트 권선 툴링 포함
- 전체 툴링 교체 가능 (약 15분)
- ±1회 정확도의 서보 제어 메인 스핀들
- 회전 수, 권선 속도, 툴링 삽입 높이/속도, 권선 방향을 위한 PLC 제어
- 조절 가능한 브릿지/리드 와이어 길이를 위한 서보 제어 X/Y 스핀들 와이어 후커 및 커터
- 두 개의 와이어 동시 권선 지원
- 회전 수, 고장 원인, 위치 자체 점검의 동적 디스플레이
- 구리선이 떨어지면 자동 정지
- 최소한의 진동 및 소음 작동
주요 기술 데이터
| 모델 | LR150 |
|---|---|
| 권선 헤드 | 1개 |
| 와이어 직경 | 0.3-1.0mm |
| 스택 높이 | ≤150mm |
| 언로드 속도 | ≤2000r/min |
| 권선 정밀도 | ±0회 |
| 공기압 | ≥0.6MPa |
| 전원 공급 장치 | 380V/50/60Hz 8Kw |
| 최소 주문 수량 | 1세트 자동 코일 권선기 |
| 인증 | ISO9001:2008; SGS |
적용 분야
2극, 4극, 6극 코일 권선에 적합합니다.
OEM/ODM 소개
당사는 숙련된 엔지니어, 전문 인력, 첨단 장비 및 엄격한 공정 제어를 활용하여 최적화된 전기 모터 제조 솔루션을 제공합니다. 당사의 기계는 전 세계로 수출되며 내구성, 신뢰성, 경쟁력 있는 가격 및 우수한 애프터 서비스로 명성이 높습니다.
생산 라인 소개
당사는 AC 모터, DC 모터 및 BLDC 모터 제조를 위한 포괄적인 기술 컨설팅 및 턴키 프로젝트 서비스를 제공하며, 여기에는 비용 평가, 제조 노하우, 직원 교육 및 전체 프로젝트 구현이 포함됩니다.
저희 전문가와 연락하여 무료 상담을 받으세요!
저희의 목표는 고객이 더 많은 이익을 얻을 수 있도록 "고품질" & "좋은 서비스" & "빠른 배송"을 제공하는 것입니다.
