자동 코일 레이싱 기계 스택 높이 20 ~ 120mm 공기 압력 0.4MPa 및 AC 산업 모터에 대한 세르보 구동 시스템
제품 요약
자동 코일 레이싱 머신 양면형 AC 산업용 모터용 이 자동 코일 레이싱 머신은 AC 모터 산업용 애플리케이션을 위해 특별히 설계된 양면 레이싱 기능을 갖추고 있습니다. 이 기계는 기계 본체, 바늘, 노즐 회전 부분, 바늘 전후 이동, 노즐 스윙 부분, 바늘 상하 이동 부분, 스테이터 인덱싱 부분, 스레드 공급 및 스레드 절단 부분으로 구성됩니다. 주요 기술 정보 모델 SMT-BZ51 스택 높이 17~100mm 스테이터 I.D Φ25~ Φ100mm 스테이터 O.D ≤Φ160mm 오버행 높이 ≤40mm 레이싱 모드 슬롯별/간격 슬롯/팬...
제품 맞춤 속성
스택 높이 20~120mm 자동 코일 라칭 기계
,공기 압력 0.4MPa 스테타터 레이싱 머신
,세르보 구동 시스템 이중 측면 레이싱 머신
기본 특성
부동산 거래
제품 설명

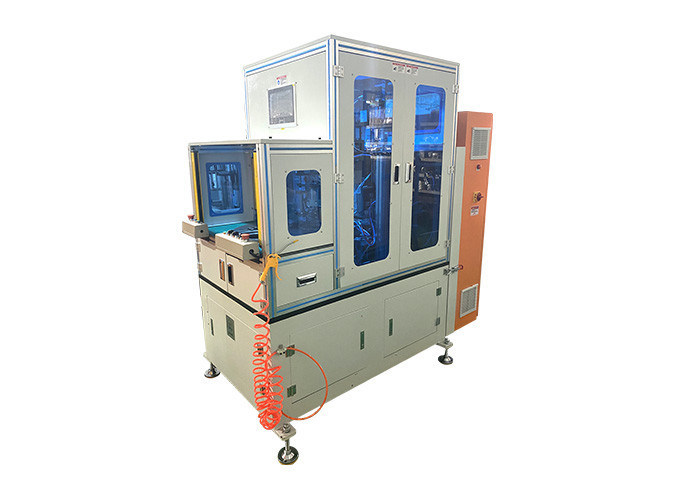

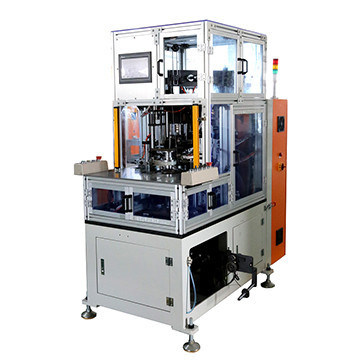

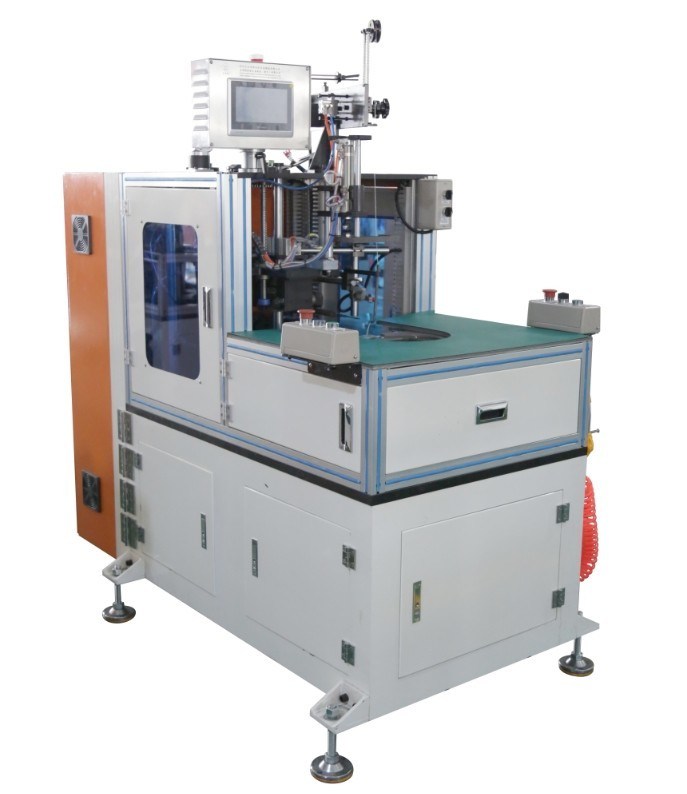

이 자동 코일 레이싱 머신은 AC 모터 산업용 애플리케이션을 위해 특별히 설계된 양면 레이싱 기능을 갖추고 있습니다. 이 기계는 기계 본체, 바늘, 노즐 회전 부분, 바늘 전후 이동, 노즐 스윙 부분, 바늘 상하 이동 부분, 스테이터 인덱싱 부분, 스레드 공급 및 스레드 절단 부분으로 구성됩니다.
| 모델 | SMT-BZ51 |
|---|---|
| 스택 높이 | 17~100mm |
| 스테이터 I.D | Φ25~ Φ100mm |
| 스테이터 O.D | ≤Φ160mm |
| 오버행 높이 | ≤40mm |
| 레이싱 모드 | 슬롯별/간격 슬롯/팬시 슬롯 |
| 레이싱 속도 | ≈0.6s/s |
| 전원 공급 장치 | 380V/50/60Hz 3.5Kw |
| 무게 | ≈800Kg |
| 치수 | (L)1500×(W)650×(H)1700mm |
- CNC 제어 설계 및 HIM 프로그램이 적용된 서보 구동 시스템
- 다중 레이싱 모드(슬롯 레이싱, 간격 레이싱, 팬시 레이싱)를 갖춘 서보 시스템 구동 인덱싱
- 조절 가능한 회전 속도를 갖춘 서보 제어 메인 스핀들
- 상부 및 하부 코일 레이싱을 동시에 수행하는 듀얼 서보 구동 바늘
- 자동 스레드 공급 및 절단 시스템(매듭 묶기 불필요)
- 50-130mm의 스테이터 스택 길이 범위에 대한 빠른 툴링 변경 기능
- 생산 능력 ≤1s/슬롯으로 조절 가능한 레이싱 장력
- 구리선 파손 및 와이어 에나멜 파손 방지
- 1차 합격률 ≥98.5%, 재작업 후 ≥99.5%
- 양손 작동 요구 사항이 있는 안전 격자 보호 시스템
- 인간-컴퓨터 인터페이스 및 수평 프레임 구조 설계를 갖춘 산업용 PLC
- 서보 시스템은 레이싱 동작을 정밀하게 제어합니다.
- 프로그래밍 가능한 레이싱 방법(슬롯별, 간격, 팬시)
- 높은 권선 오버행이 있는 대형 스테이터용으로 설계됨
- 스테이터 로딩/언로딩이 용이하도록 이동 가능한 툴링으로 작업 강도 감소
저희 회사는 자동 권선기, 레이싱기, 삽입기, 성형기, 성형기 등 모터 기계 및 장비 생산을 전문으로 합니다. 당사는 전자기계 완전 자동화 공장 생산 능력을 향상시키기 위해 선진 해외 기술 및 공정을 통합하여 안정적인 품질과 탁월한 고객 서비스를 제공합니다.
저희 서비스 철학은 안전, 전문성, 효율성을 기술 발전과 고객 중심 솔루션에 대한 헌신과 결합합니다.
전문적인 서비스, 전문가 팀, 신뢰할 수 있는 품질을 통해 AC 모터, DC 모터 및 BLDC 모터 제조를 위한 포괄적인 기술 컨설팅 및 턴키 프로젝트 서비스를 제공합니다. 당사의 서비스에는 모터 비용 평가, 제조 노하우, 직원 교육 및 완전한 턴키 프로젝트 구현이 포함됩니다.
중국의 하이테크 핵심 기업으로서 당사는 모터 제조 장비의 설계, 생산 및 판매를 전문으로 합니다. 당사는 30명 이상의 엔지니어와 기술자를 포함하여 약 150명의 직원을 고용하고 있으며, 수백 개의 첨단 생산 및 테스트 장비를 갖춘 20,000제곱미터 규모의 시설을 보유하고 있습니다.
