220V 2.2Kw 반자동 전기자 권선기 (자동차 시동용)

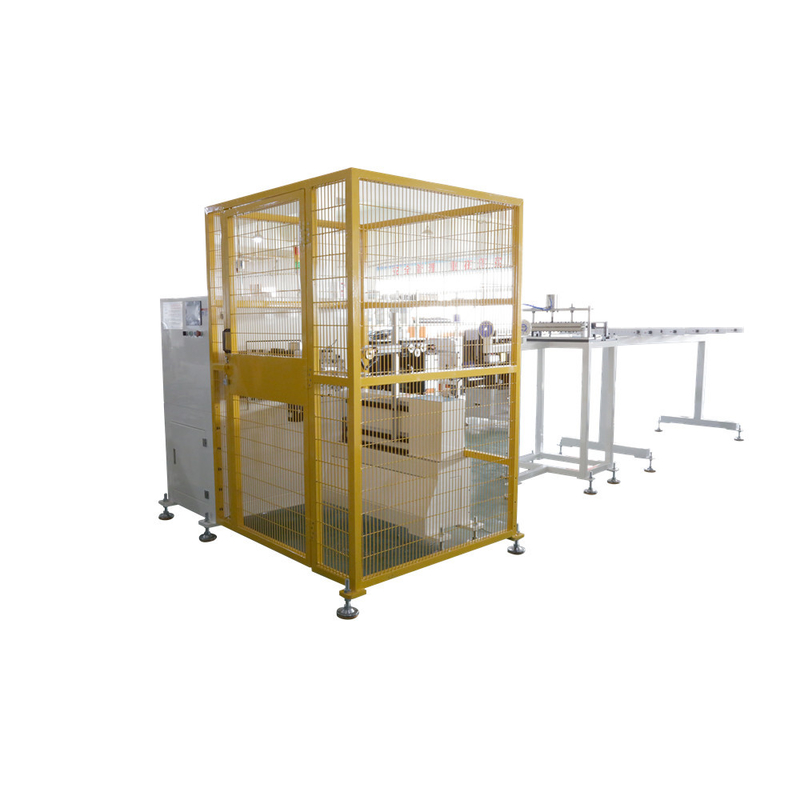

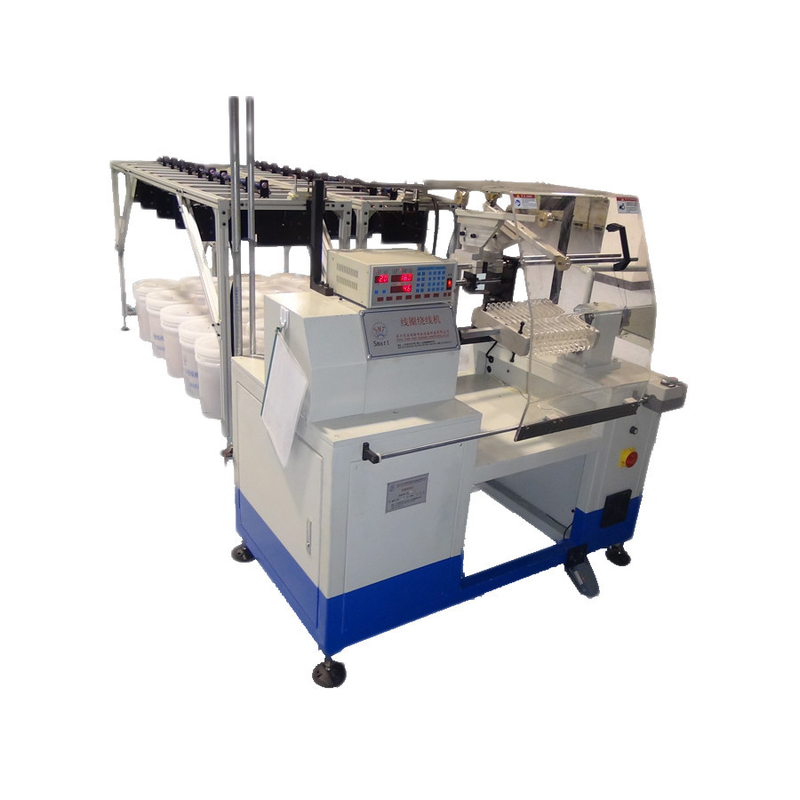

SMT - R650 자동 전기자 코일 권선기 (자동차 시동기 전기자용)

1. 자동 권선, 자동 배열, 슬롯 교차, 자동 왁스 튜브 통과 및 출력 설정 등의 기능을 실현하기 위해 특수 목적 컨트롤러를 채택합니다.
2. 이 기계는 고출력 모터의 코일 권선에 적합합니다.
3. 툴링은 자동으로 확장 및 수축될 수 있으므로 완성된 코일을 꺼낼 때 툴링을 배출할 필요가 없어 인력을 줄이고 효율성을 향상시킵니다.
4. 툴링을 조정하여 동일한 시리즈 크기 전기자에 대한 다양한 치수 코일을 생산할 수 있으며 장력 조절이 가능합니다.

(1) 주요 기술 매개변수

(2) 이 기계의 작동 단계

이 기계의 생산 효율성
약 1000개/8시간, 이는 대략적인 아이디어일 뿐이며 전기자 슬롯 수와 턴 수에 따라 다릅니다.
수동으로 셔틀에 전기자를 로드하고 START 버튼을 누르면 셔틀이 전기자를 권선 위치로 전달하고 자동 권선, 인덱싱 및 와이어 절단이 수행됩니다. 완료 후 셔틀은 완성된 전기자를 권선 위치에서 꺼내고 작업자는 완성된 전기자를 언로드합니다. 한 사이클이 완료됩니다.

(3) 기계 주요 기능 및 특징

권선 툴링: 각 기계에는 한 세트의 권선 툴링과 세 개의 수직 권선 형태가 있습니다.
전체 툴링 세트를 변경할 수 있으며 약 15분이 소요됩니다.
턴테이블은 2개의 스테이션 구조입니다. 서보 시스템을 채택하여 회전하고 인덱스 전송 형식을 사용합니다.
세 개의 와이어를 동시에 권선할 수 있습니다.
메인 스핀들은 서보 모터로 제어됩니다. 코일 턴 수 정확도는 ±1 턴입니다.
작동 회전 속도를 설정할 수 있습니다. 기계는 뚜렷한 진동과 소음이 없습니다.
에나멜 손상 및 와이어 끊어짐이 없습니다. 구리선이 다 떨어지면 기계가 자동으로 멈춥니다.
PLC는 턴 수, 권선 속도, 툴링 침강 높이, 툴링 침강 속도 및 권선 방향을 설정할 수 있습니다.
와이어 후커 및 와이어 커터의 X 및 Y 스핀들은 서보 시스템을 채택합니다. 브리지 와이어 및 리드 와이어의 길이를 조정할 수 있습니다.
툴링 침강은 서보 시스템을 채택합니다. 툴링 침강의 최대 세그먼트 수는 6개입니다.

(4) OEM/ODM 프로필

경험이 풍부한 엔지니어, 숙련된 전문가, 완벽한 장비, 엄격한 제조 공정 관리 및 광범위한 서비스 네트워크를 최대한 활용하여 고객에게 전기 모터 제조에 대한 최적화된 솔루션을 제공하기 위해 최선을 다하고 있습니다. 지금까지 중국에서 큰 시장 점유율을 제외하고 미국, 이탈리아, 호주, 인도, 브라질, 멕시코, 터키, 태국, 베트남, 이란 등 전 세계 국가에 기계를 수출하고 있으며, 당사의 기계는 내구성이 뛰어나고 신뢰할 수 있는 성능, 합리적인 가격 및 우수한 애프터 서비스로 고객들 사이에서 좋은 평판을 얻고 있습니다.

(5) 생산 라인 프로필

SMT 는 우수한 서비스, 전문 팀 및 신뢰할 수 있는 품질을 통해 고객에게 다양한 종류의 AC 모터, DC 모터, BLDC 모터 제조 기술 컨설팅 서비스 및 턴키 프로젝트 서비스를 제공하며, 여기에는 모터 비용 평가, 제조 노하우, 직원 교육 및 완전한 턴키 프로젝트가 포함됩니다.

(6) Smart 정보

장강 삼각주의 산업, 상업의 중심지인 아름다운 도시 쑤저우에 위치한 Smart는 유도 모터 기계의 R&D, 제조 및 판매를 전문으로 합니다. 쑤저우 공장에서 생산된 당사의 기계는 주로 세탁기 모터, 에어컨 모터, 펌프 모터, 코일 모터, 3상 모터, 팬 모터 및 압축기 모터 등과 같은 유도 모터에 적용됩니다.
